屏蔽综合布线能够提供更高的性能

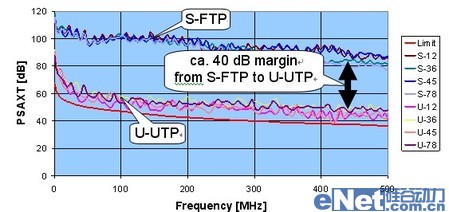

下图是屏蔽6类和非屏蔽6A系统的PSAXT值比较

从图中可以看出屏蔽6类比非屏蔽6A系统的PSAXT余量高40个dB！

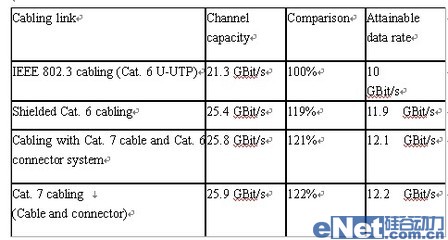

以下列表是10GBASE-T应用的香浓信道容量的比较，以非屏蔽6A系统作为基准参照

从中可以看出屏蔽系统得香浓信道容量大大高于6A非屏蔽系统，这意味着在比实验室环境恶劣多了的真实工作环境中，采用屏蔽系统对于你的系统传输性能有了更多的保证。

是时候使用屏蔽技术了！

IBM ACS数据安全锁系统

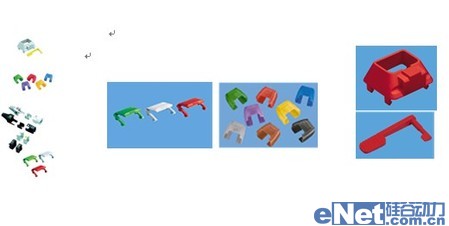

经统计分析至少有 76% 的网络问题来自于布线的硬件损坏和人为失误，对此IBM ACS设计有一套完整的数据安全系统。主要分三部分：色标（见图），数据锁，安全夹和防插拔保护。

首先，IBM ACS数据安全锁第一层的产品----色标，色标通过直观的颜色区分来管理各工作区域的端口；同时其还分为端口用色标和跳线用色标，端口色标除了能起到色标作用外，又能作为防尘盖板使用。端口色标可轻易安装拆卸于配线架上，方便管理人员调整变更及管理。跳线用色标可自行安装于常规跳线上使用，不再需要另行采购特殊彩色跳线，省略采购彩色跳线需要长时间订货周期的烦恼。

其次，对于现在的工作区而言，一个工作区通常具有2个信息点甚至4个信息点，由于错误的连接很可能直接造成硬件的损坏，因此每次的连接都需要仔细的辨认；针对于此，我们IBM ACS设计了数据安全锁的第二层产品----数据锁；其仅适用于IBM ACS面板与跳线，通过一一对应的卡口，保证每次的连接全都正确，错误的连接跳线将无法连接到信息点上，从而避免了可能产生的不良后果。

对于某些特别重要的端口，为防止人为的误插拔或者非管理人员的擅自操作，IBM ACS数据安全锁还有第三层的产品----安全夹和防插拔保护，其可方便安装在IBM ACS面板或配线架面板上，只有通过专用的钥匙，才能拔出跳线，有效地防止了人为的失误而造成网络问题；另外对于某些端口暂时不使用但也不想让非相关人员擅自连接的，也可以通过一个防插拔的保护产品达到此效果。

布线系统中的标识（标签）对布线系统有着不可缺少的意义，其设计的好坏直接影响到用户的管理和维护，一般有经验的施工人员将参照用户的管理模式，结合布线系统的特点，制作一简便直观的标识系统。

很多产品采用模块分色作为系统标色，其缺陷有：1、不能很好体现系统的互换；2、在工作区端由于面板大都采用45度倾斜，使用彩色模块不能直观体现分类；3、对现场变更造成不便。4、彩色模块以及彩色跳线都需要长时间的订货周期，造成对整个工程完工期限的拖延。

IBM ACS系统采用独特的外加色标（数据安全装置）装置，完全弥补了在设计及使用上的缺陷，其既可以预先安装，也可以在网络连通的情况下，安装或变换色标。
