结构化程序设计和模块化结构

本文介绍了结构化程序设计和模块化结构的知识。

1.结构化程序设计

结构化程序由三种基本结构组成。

（1）顺序结构。赋值语句、输入、输出语句都是顺序结构。当执行由这些语句构成的程序时，将按这些语句在程序中的先后顺序逐条执行，没有分支，没有转移。顺序结构可用图1所示的流程图表示，其中(a)是一般的流程图，(b)是n-s流程图。

图1 顺序结构流程图

（2）选择结构。C语言的选择结构主要由if语句和switch语句构成。当执行到这些语句时，将根据不同的条件去执行不同分支中的语句。选择结构可用图2所示的流程图表示，其中(a)是一般的流程图，(b)是n-s流程图。

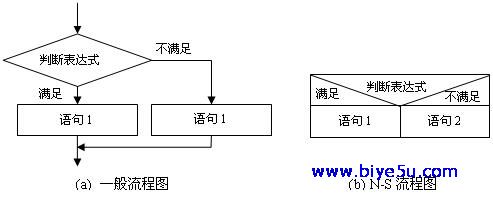

图2 选择结构流程图

（3）循环结构。C语言的循环结构主要有while语句、do...while语句和for语句构成。它们将根据各自的条件，使同一组语句重复执行多次或一次也不执行。循环结构的流程图如图3和图4所示，每个图中(a)是一般的流程图，(b)是n-s流程图。图4是当型循环流程图。当型循环的特点是:当指定的条件满足(成立)时，就执行循环体，否则就不执行。图5是直到型循环流程图。直到型循环的特点是:执行循环体直到指定的条件满足(成立)时就不再执行循环体。

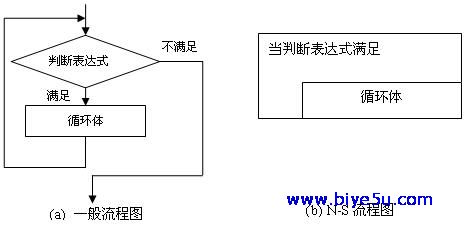

图3 当型循环流程图

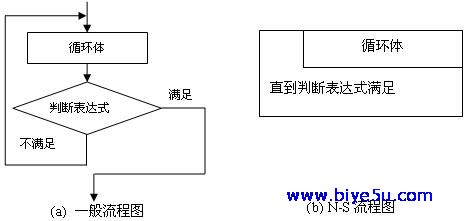

图4 直到型循环流程图

已经证明，由三种基本结构组成的算法可以解决j任何复杂的问题。由三种基本结构所构成的算法称为结构化算法;由三种基本结构所构成的程序称为结构化程序。

2.模块化结构

当计算机处理复杂任务时，所编写的程序经常很长，对一个程序设计者来说，工作量很大，程序结构也显得复杂。这时常常把这个复杂的较大的任务分解为若干个子任务，每个子任务再继续分解，直到每个小的子任务只完成一项简单的功能。

程序设计时，用一个个小的模块来完成，程序设计人员分别完成其中的一个或多个小模块，由若干程序设计人员共同完成程序设计。这种程序设计的方法称为“模块化程序设计”，由一个个小的功能模块构成的程序结构称为模块化结构。

这样，同以软件可以由若干人来完成，分别进行调试，可以提高程序编制的效率。

C语言是一种结构化的程序设计语言。他提供了三种基本结构语句；提供了定义“函数”的功能，可以完成子程序的所有功能；C语言允许对函数进行单独编译，从而可以实现模块化。
