双绞线的制作方法

本文介绍了双绞线的制作方法，分别给出了直连和交叉连接双绞线的制作方法。

双绞线一般用于星型网的布线连接，两端安装有RJ-45头，就是我们经常说的“水晶头”。连接网卡与集线器，最大网线长度为100米，如果要加大网络的范围，在两段双绞线之间可安装中继器，最多可安装4个中继器，如安装4个中继器连5个网段，最大传输范围可达500米。

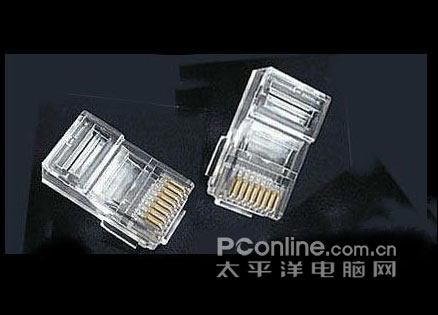

图2 ：RJ-45（水晶头）

传输数据时，双绞线使用的只有八根线芯中的4根，用于双向传输（全双工），根据连接两端的网络端口不同，会有直通线、交叉线及rollover三种，直通线主要用于不同的两个端口，比如网卡-交换机，交叉线用于连接相同的两个端口，如网卡-网卡，而rollover线主要被用于使用RJ45转换器连接交换机或者路由器的控制端口。

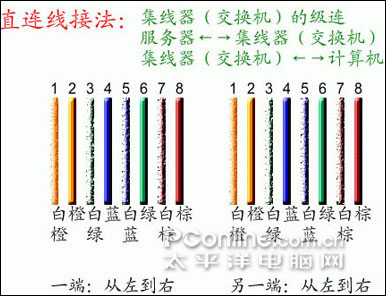

图3：直连线接法

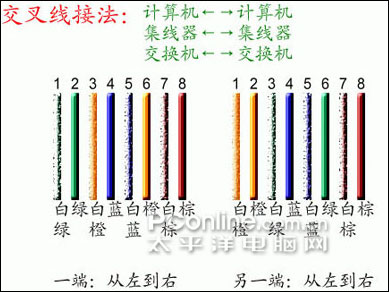

图4：交叉线接法
