同轴电缆的结构、种类及应用

本文主要介绍了同轴电缆的相关知识，主要包络同轴电缆的结构、种类和应用。

1、同轴电缆结构

　　同轴电缆以单根铜导线为内芯（电缆铜芯），外裹一层绝缘材料（绝缘层），外覆密集网状导体（铜网），最外面是一层保护性塑料（外绝缘层）。金属屏蔽层能将磁场反射回中心导体，同时也使中心导体免受外界干扰，故同轴电缆比双绞线具有更高的带宽和更好的噪声抑制特性。

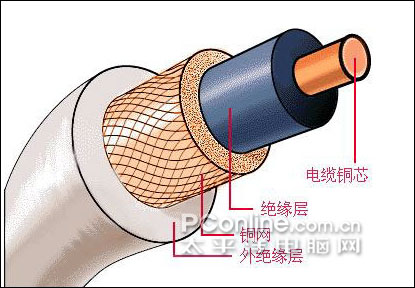

图5：同轴电缆结构

2、基带同轴电缆

广泛使用的同轴电缆有两种：一种为50Ω(指沿电缆导体各点的电磁电压对电流之比) 同轴电缆，用于数字信号的传输，即基带同轴电缆；另一种为75Ω同轴电缆，用于宽带模拟信号的传输，即宽带同轴电缆。而基带同轴电缆的主要类型有粗缆（RG-8）和细缆（RG-58）。

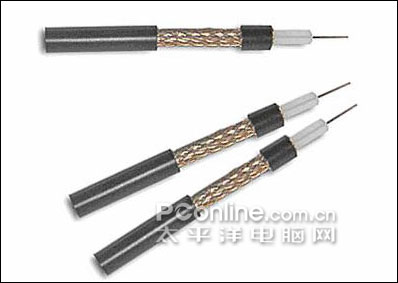

图6：同轴电缆，细缆（RG-58）

3、同轴电缆应用

现在计算机局域网中一般都使用细缆组网。细缆一般用于总线型网络布线连接。利用T型BNC接口连接器连接BNC接口网卡，同轴电缆的两端需安装50Ω终端电阻器。细缆网络每段干线长度最大为185米，每段干线最多可接入30个用户。如要拓宽网络范围，则需要使用中继器，如采用4个中继器连接5个网段，使网络最大距离达到925米。细缆安装较容易，而且造价较低，但因受网络布线结构的限制，其日常维护不是很方便，一旦一个用户出故障，便会影响其他用户的正常工作。

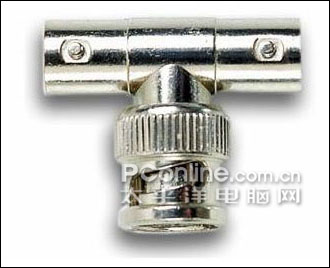

图7：BNC-T型连接头

粗缆适用于较大局域网的网络干线，布线距离较长，可靠性较好。用户通常采用外部收发器与网络干线连接。粗缆局域网中每段长度可达500米，采用4个中继器连接5个网段后最大可达2500米。用粗缆组网如果直接与网卡相连，网卡必须带有AUI接口(15针D型接口)。用粗缆组建的局域网虽然各项性能较高，具有较大的传输距离，但是网络安装、维护等方面比较困难，且造价较高。

图8：AUI接口

目前，同轴电缆大量被光纤取代，但仍广泛应用于有线电视和某些局域网。
